 位置:首页 - 产品分类 - 污水处理设备

转鼓式格栅除污机

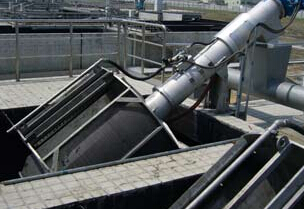

OA型转鼓式格栅除污机除污机,又称螺旋压榨格栅或螺旋细格栅,是前道污水处理工艺,适用于城市污水、工业废水和生活废水处理工程,拦截水中漂浮物,集拦污、螺旋提升、压榨栅污为一体,为目前比较工艺比较先进的细格栅除污机。
整套转鼓格栅由:旋转网筒、网筒托轮、前后加强圈及挡渣板、输送压榨机、支架、驱动装置、冲洗装置组成。

普通格栅除污机都必须配备螺旋输送机,栅渣压榨机。OA型转鼓式格栅除污机除污机集清污、输送、压榨于一体,提高能源利用率减少管理投入。
OA型转鼓式格栅除污机除污机由于网筒间隙是固定的,所以清污彻底,克服普通耙齿式格栅间隙活动的缺陷,除污效率在98%以上。

网筒两端采用精密切割具有高同心度的加厚不锈钢圈与网筒焊接固定,确保网筒在旋转过程中的同心度。
输送压榨装置的螺旋旋转动力来自与网筒旋转的同一台减速机,输送压榨螺旋为有轴螺旋, 螺旋叶片为不锈钢加工而成, 由下往上螺距慢慢变小, 压榨能力逐渐增强。
技术参数:

型号

OA-600

OA-800

OA-1000

OA-1200

OA-1400

OA-1600

OA-1800

OA-2000

转鼓直径

600

800

1000

1200

1400

1600

1800

2000

标准栅网长度

650

850

1000

1200

1400

1500

1650

1850

输送管外径

159

219

219

273

273

325

325

325

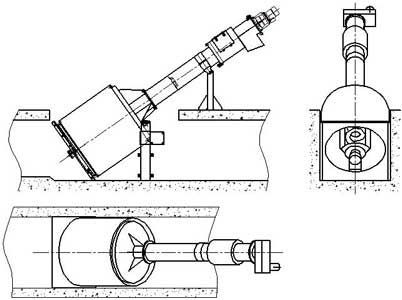

栅前最高水位H3

400

520

670

820

950

1100

1250

1350

标准安装角度

35°

普通渠道深度H2

600
-800

700
-1000

900
-1200

1100
-1400

1200
-1600

1400
-1800

1600
-2000

1800
-2100

标准排渣高度H1

1000mm

最小安装长度A

3000

3300

3600

4000

4300

4700

5000

5300

最大过水流量估算
m3/h

栅隙

0.5

80

135

235

315

450

585

745

920

1

125

215

370

505

720

950

1205

1495

2

190

330

555

765

1095

1440

1830

2260

3

230

400

680

935

1340

1760

2235

2755

4

235

430

720

1010

1440

2050

2700

3340

5

250

465

795

1105

1575

2200

2935

3600


控制箱系统
控制系统为用户选用或自备,在现场接入三相电源即可使用。
现场电控箱上采用就地起停控制按钮,现场电控箱上设有设备的启动、停机、事故信号灯,为节省能耗,所有信号灯都采用节能型,在电控箱内设有电动机保护器。控制柜可设PLC远程控制接口,本电控箱采用碳钢防腐或不锈钢外壳,室外防雨。
